رسم نقشه اجرایی خوب یک هنر است!
_____
زمان مطالعه: 4 دقیقه
⭐️⭐️⭐️

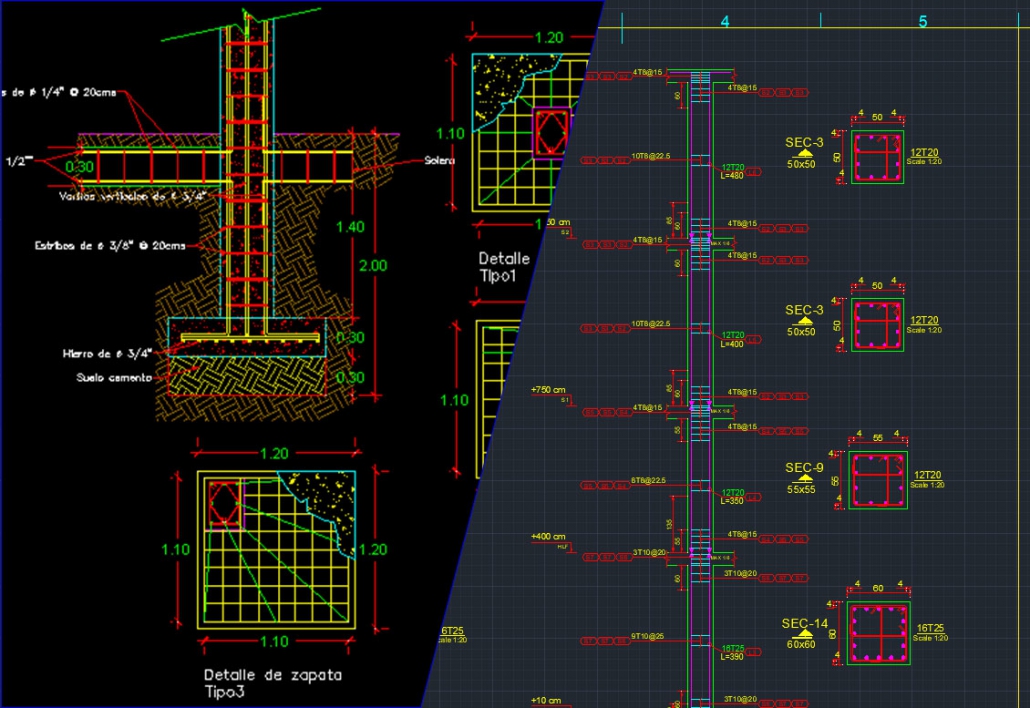

تهیه نقشه های اجرایی سازه مرحله نهایی طراحی یک ساختمان است. یک نقشه اجرایی از جزئیات سازه ای و غیر سازه با یک چیدمان کلی لازم برای مرحله اجرا در کارگاه تشکیل شده است.
در این نقشه ها، تمامی جزئیاتی که در یک کارگاه ساختمانی نیاز است تا اجرا شود باید نمایش داده شود. اگرچه تهیه نقشه های اجرایی سازه از مسئولیت های مهندس نقشه کش یا “Draftsman” است اما مهندس طراح سازه مسئولیت دارد تا از درستی ترسیمات رسم شده و الزامات آیین نامه ای به کار گرفته شده اطمینان حاصل کند.
در این نقشه ها تمامی جزئیات به کار رفته در طرح ها باید نمایش داده شود خواه حجم این جزئیات کم باشد یا زیاد، چراکه این نقشه ها در اصل نقش زبان مشترک بین مهندسان سازه و پیمان کارانی است که قرار است آنها را اجرا کنند، تا با استفاده از آن به بیان مقاصد مورد نیاز طرح خود مانند آنچه که باید در تیر ها و اتصالات رعایت گردد بپردازند. لیستی از نقشه های مورد نیازی که به بیان بهتر این زبان کمک می‌کند در زیر آورده شده است:
لیست نقشه های اجرایی که در هر سازه باید تهیه شود
| شماره شیت | عنوان شیت |
| S-101 | توضیحات فنی |
| S-102 | نقشه‌ها و جزئیات عمومی |
| S-103 | نقشه های فونداسیون |
| S-104 | نقشه های تیر ریزی |
| S-105 | نقشه های ستون |
| S-106 | نقشه های اتصالات |
| S-107 | نقشه های باد بند ها و اتصالات |
| S-108 | نقشه های راه پله |
| S-109 | نقشه های اتصالات ستون به ستون |
| S-110 | دیگر نقشه های مورد نیاز پروژه |
لیست تهیه شده از نقشه های اجرایی در بالا بسته به اندازه و حجم پروژه می‌تواند متفاوت باشد. بسته به پروژه، قسمت هایی می‌تواند حذف یا اضافه شود.
دانستن کد های طراحی و ضوابط طراحی که در آغاز کار از آنها استفاده شده، در ترسیم نقشه های اجرایی نیز ضروری است. متداول ترین آیین نامه‌های طراحی که توسط اکثر کشورها به تصویب رسیده اند مطابق با آیین نامه‌ها و استانداردهای بین المللی مانند استانداردهای انگلیس ، کدهای یورو و کدهای آمریکایی هستند. هر کدام با توجه به کاربردهای خود، مزایای خاص خود را دارند. گاهی اوقات ، استفاده از آیین نامه‌های معادل نیز توسط مراجع ذیصلاح پذیرفته می‌شود. اما، در بیشتر موارد الگوی مورد نیاز از طرف کارفرما باید مورد توجه قرار گیرد. لذا برای مهندسین طراح، شناختن کدها و استاندارد های قابل قبول در جایی که پروژه واقع شده مهم بوده و باید در اولویت های آنها باشد.
هوشمندانه کار کنید ، نه سخت تر!
احتمالا متوجه شده اید که ترسیم تمام این جزئیات نه تنها بدون غلط و خطا بلکه با در نظر گرفتن همه شرایط مانند کدهای طراحی و لیست های جزئی از الزامات و مقدمات و همچنین خواسته های کارفرما برای یک نقشه کش کاری طاقت فرسا خواهد بود. حتی برای یک پروژه کوچک ، کار سختی است، اکنون تصور کنید اگر اندازه پروژه بزرگ باشد چه اتفاقی می افتد. درحالیکه امروزه مهندسان همواره به دنبال پیدا کردن ایده ها و روش هایی جهت انجام دادن سریعتر و اتوماتیک کارها هستند. طراحی نقشه های اجرایی کاری تکرار پذیر و نیاز به دقت بالا دارد. کار هایی این چنین همواره همراه یک سوال اند و آن اینکه چگونه میتوان آن کار یا فعالیت ها بهتر و سریعتر انجام داد؟ ترسیم نقشه های اجرایی نیز از این قضیه مستثنا نیست و همواره این سوال مطرح است که آیا میتوان آنرا هوشمندانه تر انجام داد؟ آیا امکان ترسیم نقشه های به صورت اتوماتیک یا حتی آنلاین وجود دارد؟ اولین چیزی که ممکن است به نظر برسد استفاده از برخی از فناوری ها، نرم افزار ها یا ربات ها به جای انسان هاست. آنها سریعتر ، قابل اعتماد تر و نیز خطاهای کمتری دارند. اما چگونه؟
در رسمینو این معما را حل شده است. ایده مطرح شده به واقعیت تبدیل شده است. با استفاده از پردازش ابری نسل جدیدی از برنامه تحت وب را ایجاد شده است که با استفاده از آن به راحتی می‌توانید تنها با چند کلیک نقشه های اجرایی سازه خود را رسم کنید. نه تنها به روشی دقیق تر بلکه با در نظر گرفتن شرایط پروژه، کدهای ساختمانی و شیت های خاص طراحی مد نظر کارفرما این امکان فراهم گردیده است.
شاید بهترین راه برای داشتن تجربه استفاده از رسمینو ترسیم یک سازه طراحی شده مد نظر شما باشد. سازه طراحی شده خود را در رسمینو بارگزاری کنید، تنظیمات دلخواه تان را وارد کنید و خروجی های کار را مقایسه کنید.
